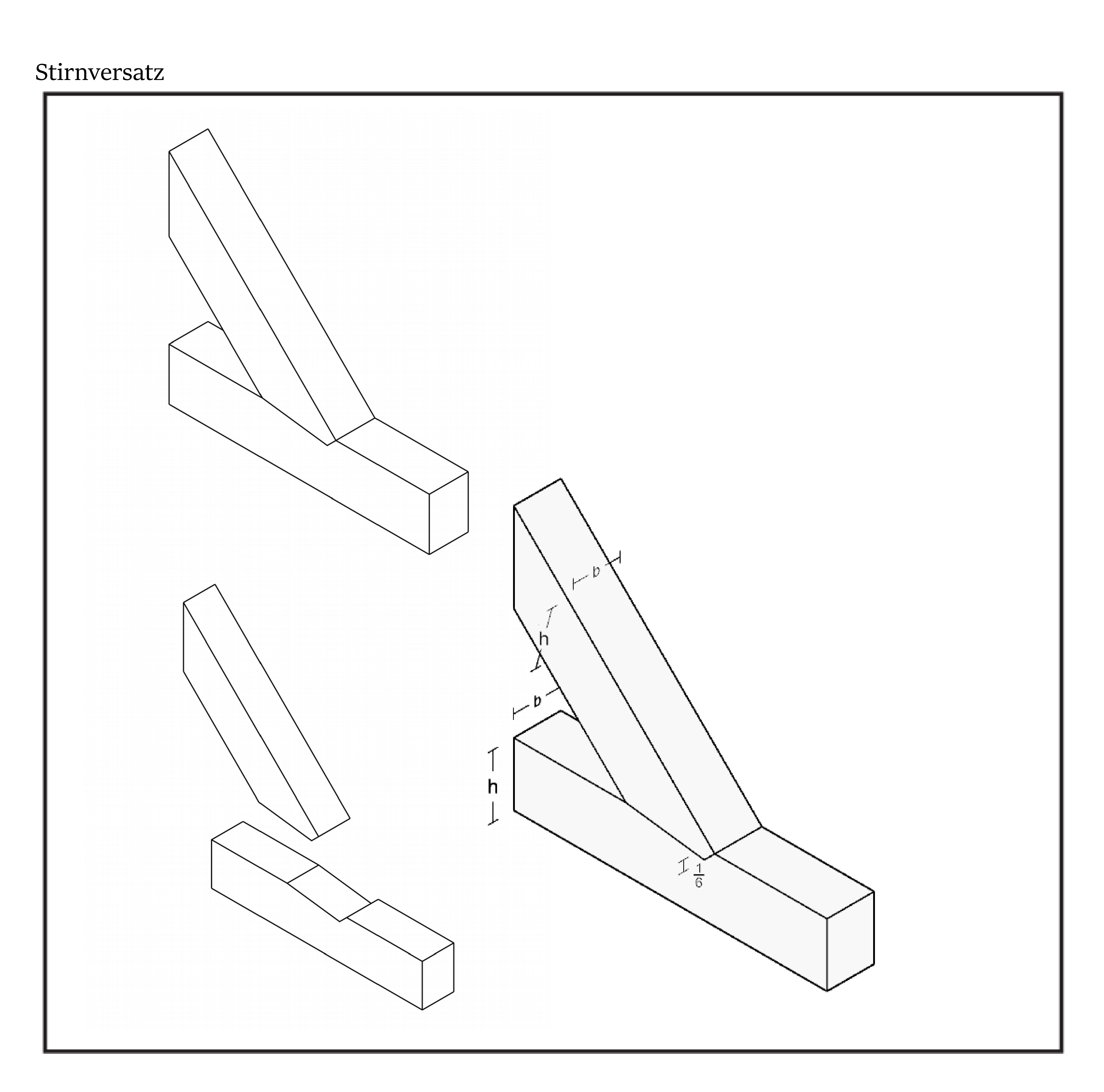

end offset joint

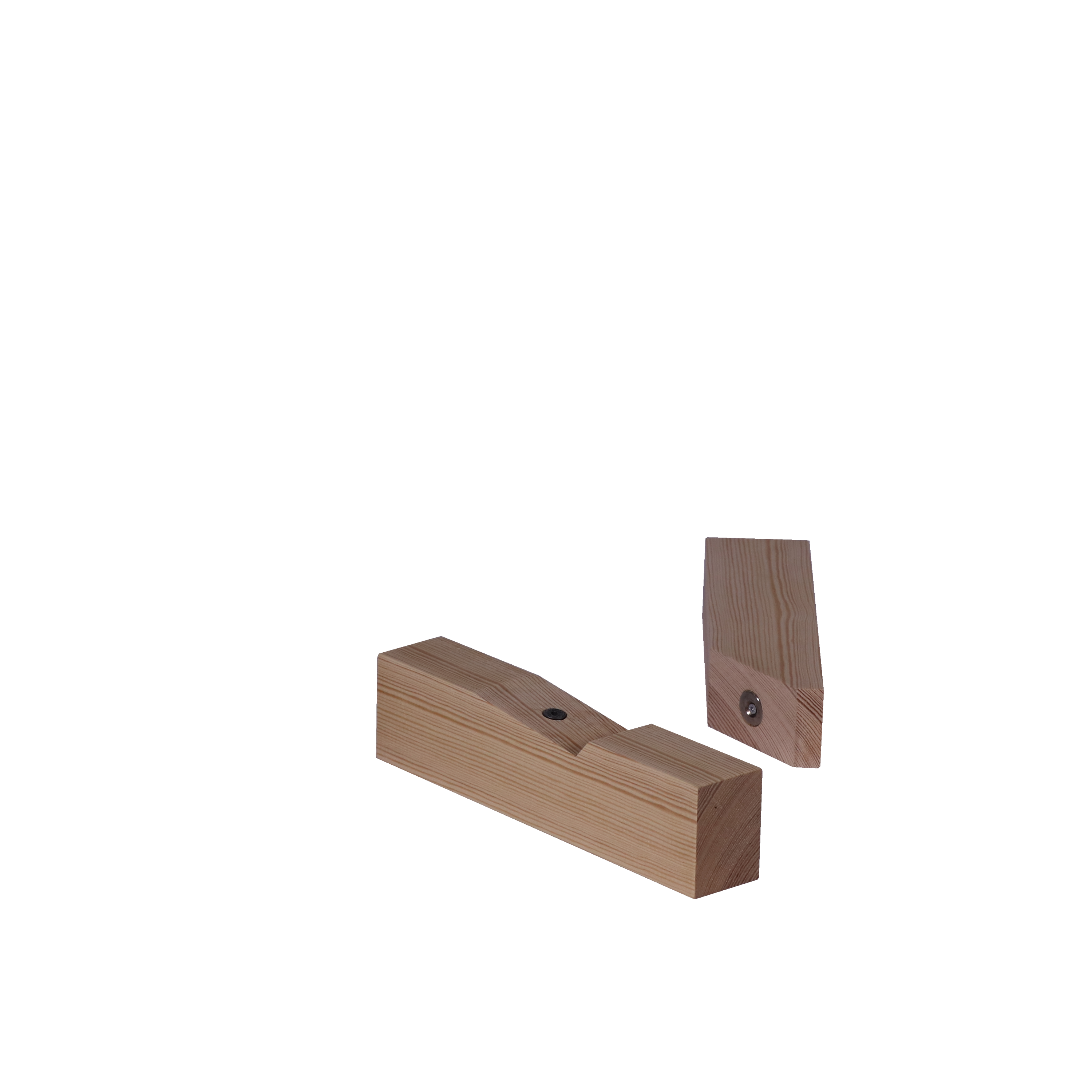

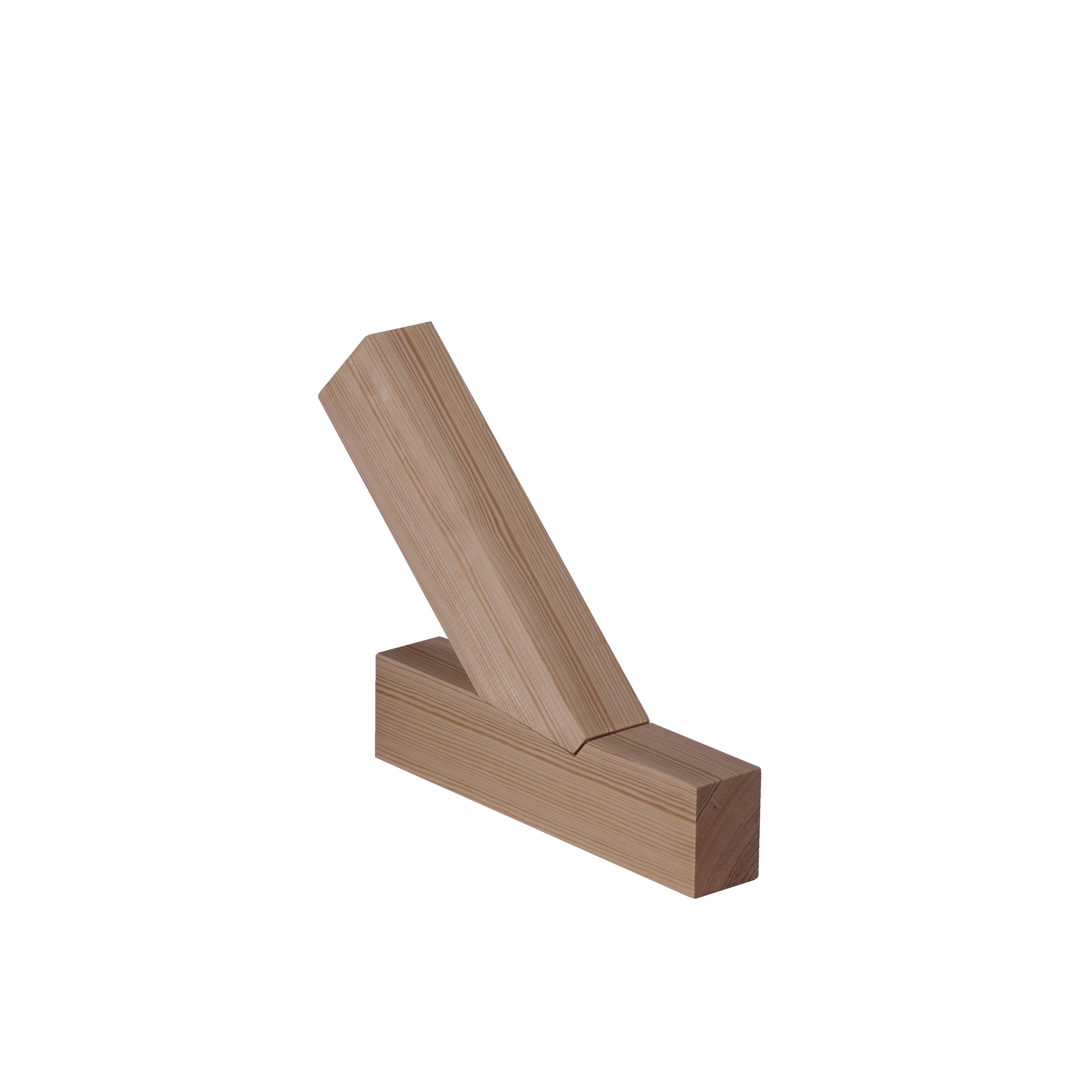

The end offset is a connection that is often used because it is very easy to create and can therefore also be found in primitive constructions. For the beam coming from above, a slope is created for this purpose that does not run all the way to the edge. In the lying beam, a recess is created for exactly this geometry, which can thus be butt-jointed. With continuous pressure, the connection is largely positionally secure. Since this continuous pressure is not always guaranteed, this connection must be additionally secured by a split pin or construction clamps (cf. Gerner, 1992, p. 140).

Offset connections
There are no longitudinal joints in the family of offsets. Probably the simplest form of offset can be found among lumberjacks. They drive stakes into the ground for stacking the logs, which are supported by lateral beams. For this purpose, an offset is hammered into the support (cf. Gerner, 1992, p. 139).

  • Tags

    • T-Verbindung, 2-Freiheitsgrade, Druckkraft, ohne Verbinder, Balkenverbindung, Familie: Versatz

Der Stirnversatz ist eine oft genutzte Verbindung, weil sie sehr einfach zu erstellen und somit auch in primitiven Konstruktionen zu finden ist. Bei dem von oben kommenden Balken wird hierfür eine Schräge erstellt, die nicht bis zur Kante verläuft. Im liegenden Balken wird für genau diese Geometrie eine Aussparung erstellt, die so stumpf gestoßen werden kann. Bei einem kontinuierlichen Druck ist die Verbindung weitestgehend lagesicher. Da dieser kontinuierliche Druck nicht immer gewährleistet ist muss diese Verbindung zusätzlich gesichert werden durch einen Splint oder Bauklammern (vgl. Gerner, 1992, S. 140).

Versatzverbindungen
Bei der Familie der Versätze gibt es keine Längsverbindungen. Die wohl einfachste Form des Versatzes lässt sich bei den Holzfällern finden. Sie treiben Pfähle in die Erde zum Stapeln der Stämme, die durch seitliche Balken abgestützt werden. Hierfür wird ein Versatz in die Stütze eingeschlagen (vgl. Gerner, 1992, S. 139).
