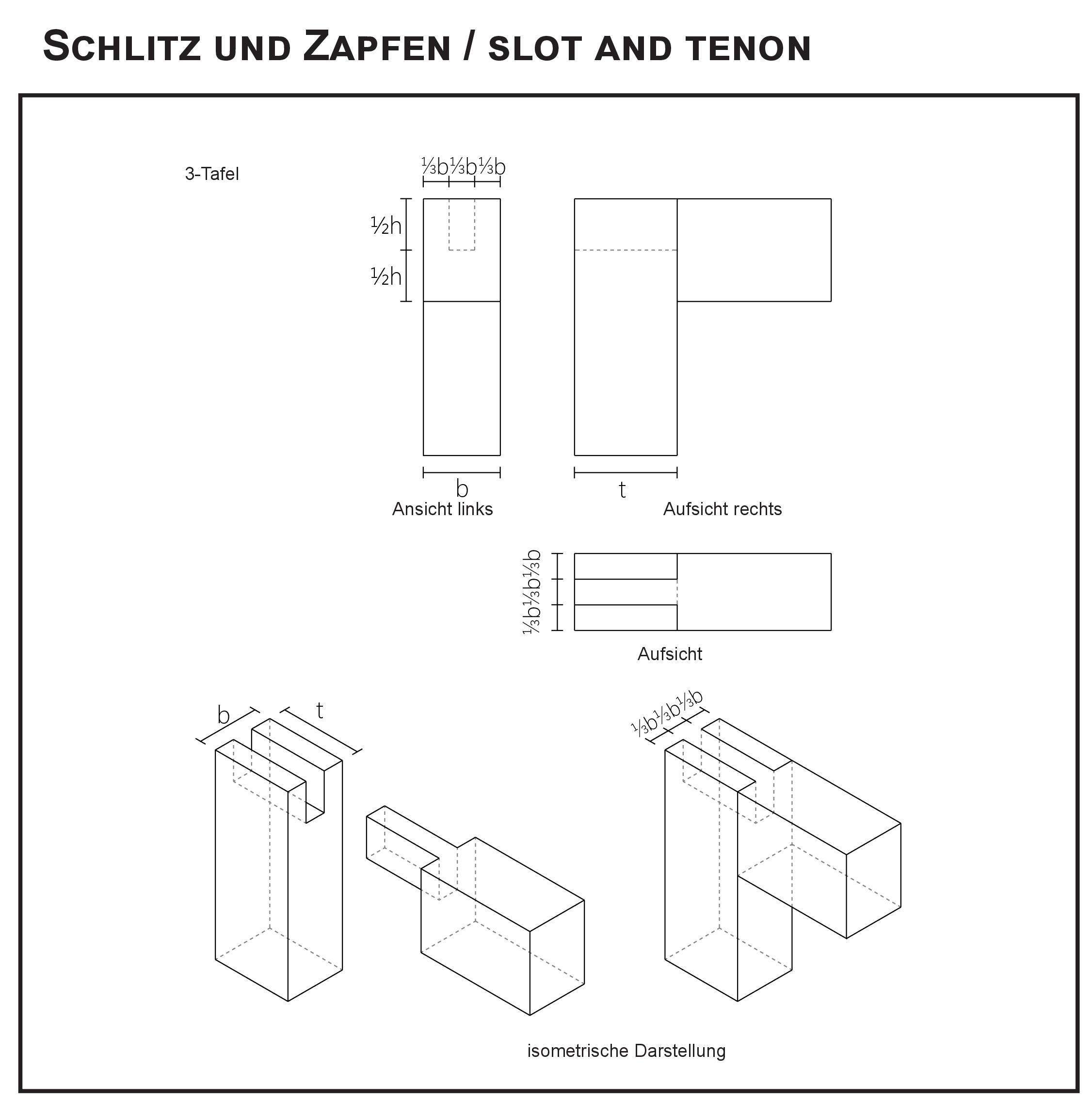

Slot and tenon is a frame corner joint, which is suitable for making furniture and window frames. It is a traditional wooden joint, which is also the forerunner of other joints. In architecture, this wooden joint is also found, for example, in half-timbered houses.

The upright frame friezes are slotted, the horizontal frame friezes receive the tenon. Double tenons can be made for thicker cross-sections.

This connection has two degrees of freedom and is a very stable connection even without glue.

Source: https://www.zinkenundzapfen.com/schlitz-und-zapfen/

  • Tags

    • L-Verbindung, Balkenverbindung, 2-Freiheitsgrade, ohne Verbinder, MWSoSe23

Schlitz und Zapfen ist eine Rahmeneckverbindung, welche zur Herstellung von Möbel- und Fensterrahmen geeignet ist. Sie ist eine traditionelle Holzverbindung, welche auch der Vorreiter anderer Verbindungen ist. In der Architektur kommt diese Holzverbindung auch vor, z.B. bei Fachwerkhäusern.

Die aufrechten Rahmenfriese werden geschlitzt, die waagerechten Rahmenfriese erhalten den Zapfen. Bei stärkeren Querschnitten können Doppelzapfen gefertigt werden.

Diese Verbindung hat zwei Freiheitsgrade und ist auch ohne Leim eine sehr stabile Verbindung.

Quelle: https://www.zinkenundzapfen.com/schlitz-und-zapfen/
