stepped tenon

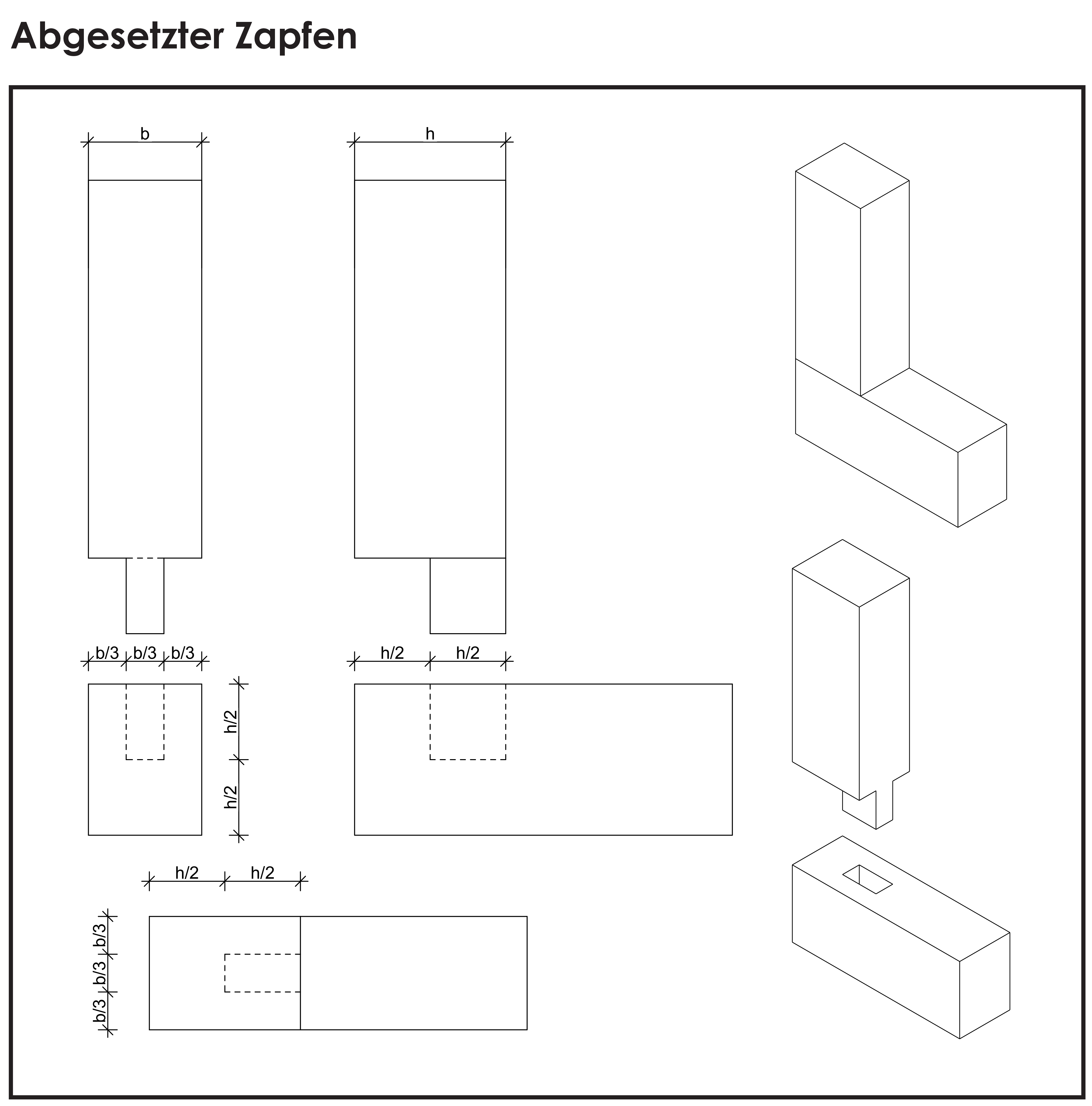

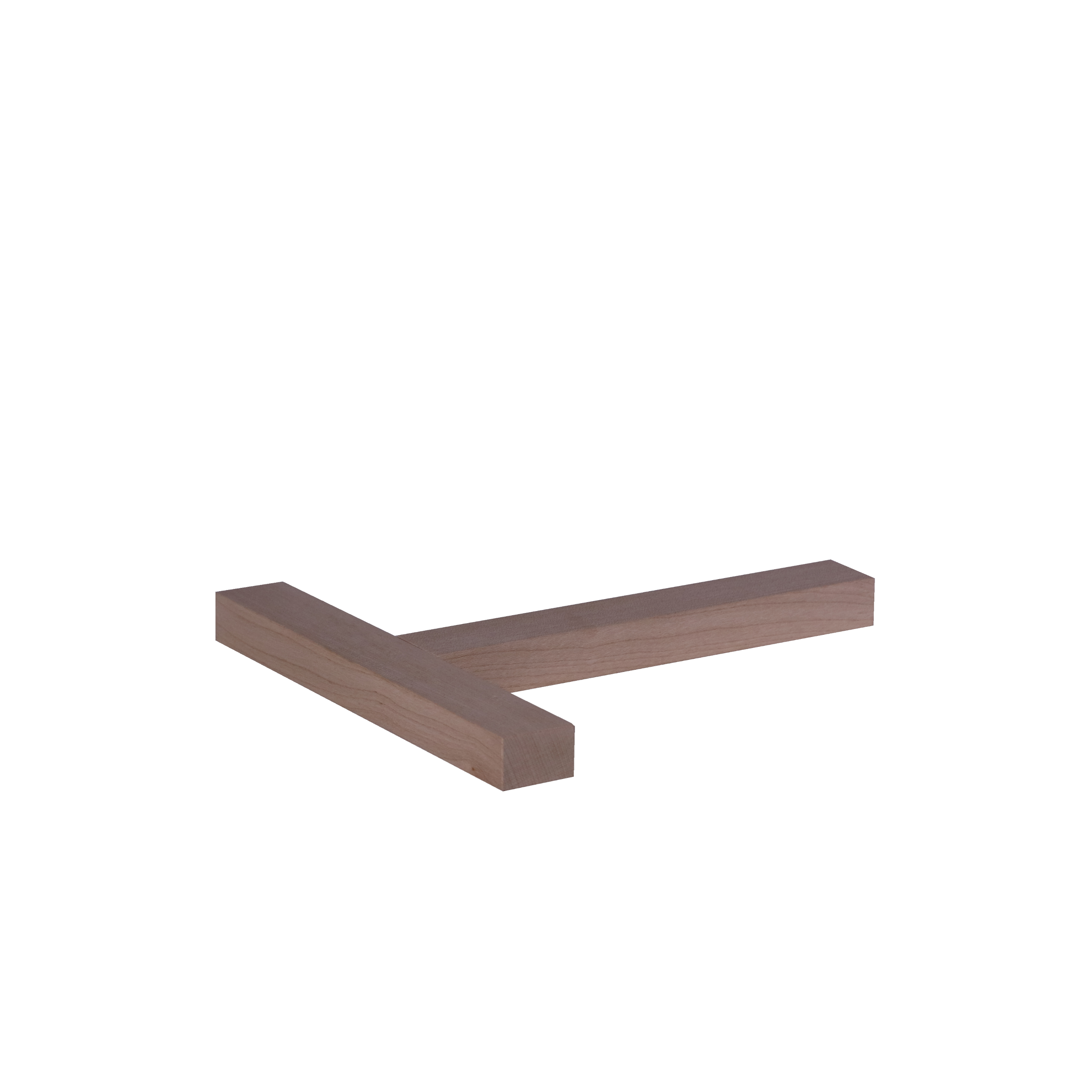

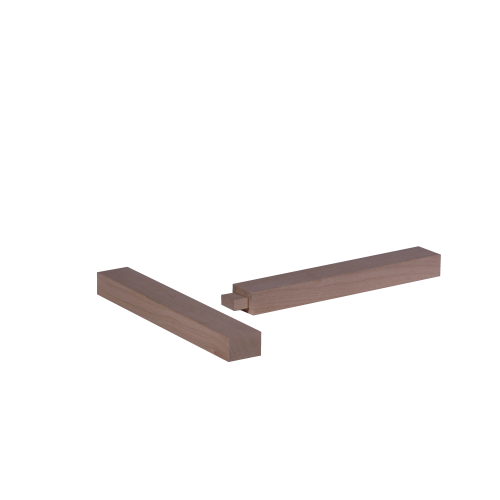

The stepped tenon is a cross connection that can be used to form both L and T connections. The connection is mainly used for sleepers or purlin and mullion connections. Its use is mainly in truss construction and visible structures. The tenon has dimensions of one third of the height and half of the width. An advantage of this design is that the connection is not visible from the outside. A disadvantage is that water can collect in the mortise when the structural joint is horizontal. The connection is very stable under compressive stress; a tensile connection can only be made with an additional wooden nail. Due to the relatively small tenon, torsional forces are only slightly absorbed. There is one degree of freedom. (https://baubeaver.de/zimmermannsmaessige-holzverbindungen/https://baubeaver.de/zimmermannsmaessige-holzverbindungen/, retrieved: 04/13/2023)

  • Tags

    • Familie: Zapfen, Druckkraft, 1-Freiheitsgrad, L-Verbindung, MWSoSe23

Der abgesetzte Zapfen ist eine Querverbindung, mit der sowohl L- als auch T-Verbindungen ausgebildet werden können. Die Verbindung wird vor allem für Schwellen oder Pfetten- und Pfostenverbindungen eingesetzt. Eingesetzt wird sie hauptsächlich im Fachwerkbau und in sichtbaren Kontruktu. Der Zapfen hat die Abmessungen eines Drittels der Höhe und der Hälfte der Breite. Ein Vorteil dieser Ausführung ist, dass die Verbindung nach außen nicht zu erkennen ist. Ein Nachteil besteht darin, dass sich bei horizontaler Bauteilfuge Wasser im Zapfenloch sammeln kann. Die Verbindung ist bei Druckbeanspruchung sehr stabil, eine Zugverbindung kann nur durch einen zusätzlichen Holznagel hergestellt werden. Durch den im Verhältnis kleinen Zapfen werden Torsionskräfte nur gering aufgenommen. Es besteht ein Freiheitsgrad. (https://baubeaver.de/zimmermannsmaessige-holzverbindungen/https://baubeaver.de/zimmermannsmaessige-holzverbindungen/, abgerufen: 13.04.2023)
