saotsugi joint

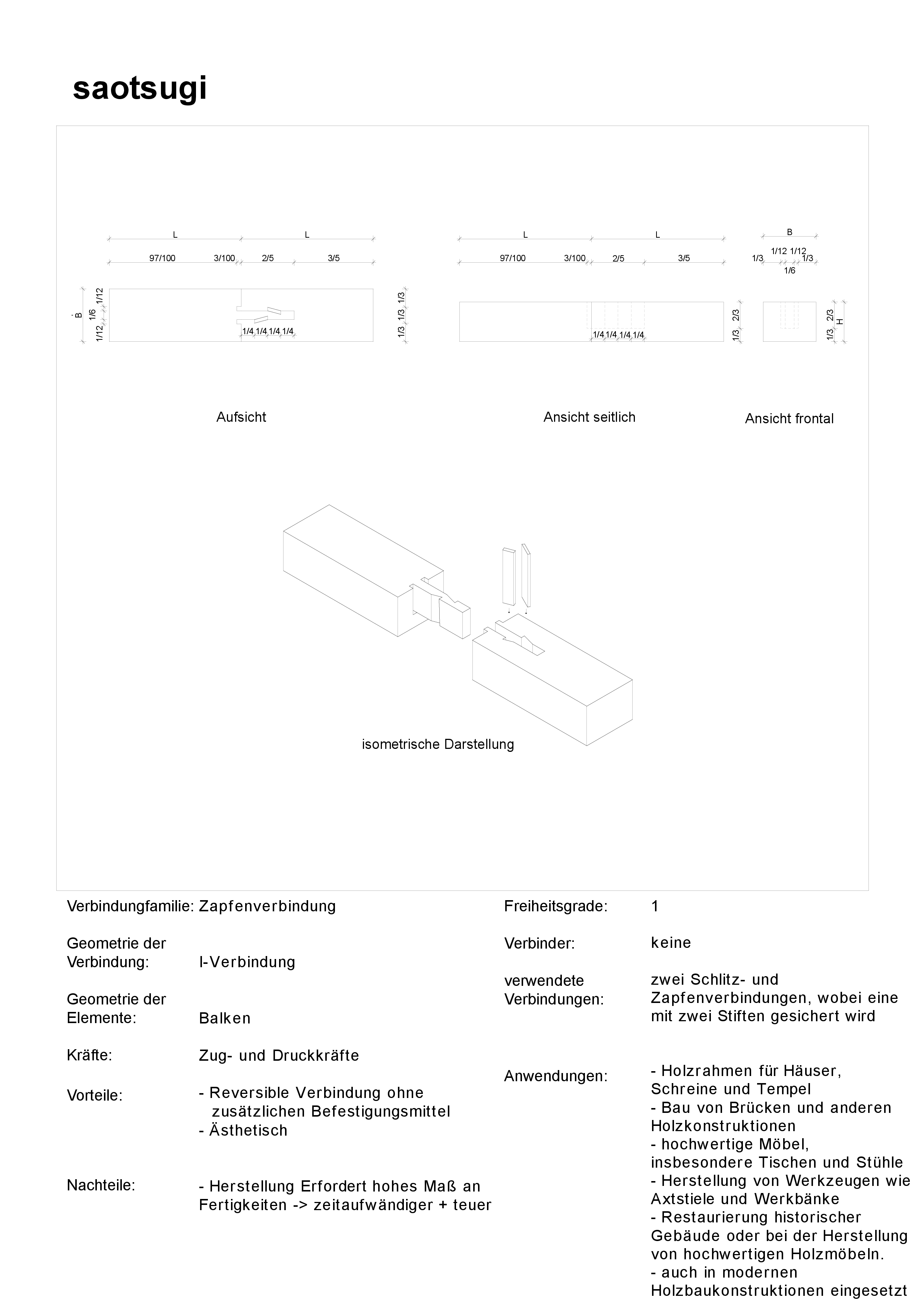

The Saotsugi joint is a traditional Japanese wooden joint that is commonly used in the construction of buildings or bridges. It consists of a tenon that is inserted into a matching slot to create a tight connection. The joint is secured by two pins that are inserted perpendicular to the workpiece. This joint is highly durable and follows a classic Japanese aesthetic.

wood joints in classical japanese architecture - Torashichi Sumiyoshi, Gengo Matsui

(Sato, 1959)

  • Tags

    • 1-Freiheitsgrad, Familie: Zapfen, I-Verbindung, ohne Verbinder, Balkenverbindung, Zugkraft, Druckkraft

Die Saotsugi-Holzverbindung ist eine traditionelle japanische Verbindung, die oft bei der Konstruktion von Gebäuden oder Brücken verwendet wird. Sie besteht aus einem Zapfen, der in eine passenden Schlitz eingesetzt wird, um eine feste Verbindung zu schaffen. Diese wird mit zwei Stiften gesichtert, welche orthogonal zum Werkstück eingeführt werden. Diese Verbindung ist extrem robust und folgt einer klassischen japanischen Ästhetik.

wood joints in classical japanese architecture - Torashichi Sumiyoshi, Gengo Matsui

(Sato, 1959)
